ATIVIDADE 3 - HIDROLOGIA E DRENAGEM URBANA - 53/2023
EVAPORAÇÃO E EVAPOTRANSPIRAÇÃO: EVAPORAÇÃO EM UMA BARRAGEM PARA GERAÇÃO DE ENERGIA
Segundo Rodrigues e Althoff (2021), pesquisadores da Empresa Brasileira de Pesquisa Agropecuária (Embrapa), a evaporação em reservatórios de água não deve ser negligenciada, pois é um dos principais momentos do balanço hídrico no ciclo hidrológico, afetando diretamente a eficiência de armazenamento dos reservatórios e o uso produtivo da água, portanto obter a quantidade de água evaporada em um represamento de água é essencial.
A figura a seguir representa uma barragem para produção de energia hidrelétrica, a vazão média do rio (Qi ) represado para geração de energia é de 42 m³/s. Para calcular a evaporação do rio foi utilizado um tanque classe A, circundado por solo com grama, com tampão de diâmetro (D) de 20 m, e as medições de evaporação (Et) correspondem a 1850 mm por ano (mm/ano), a pressão atual de vapor (ea) de 2390 KPa e a pressão de saturação de vapor (es) de 3842 KPa . A área superficial do lago (A) criado é de 6820 hectares (ha) e o velocidade do vento ou vento percorrido médio de 542 km/dia.
Figura 1 – Representação do represamento de água
Fonte: o autor.
Utilizando as fórmulas e tabela apresentadas a seguir, determine qual é a nova vazão média (Qr) a jusante da barragem após a formação do lago, e qual a redução percentual de vazão?
Umidade relativa do ar em porcentagem:
![](https://lh4.googleusercontent.com/b9uuzK_EICYzALf5UxGWAnK_Cjv3ZyqL3Zw6rZW4wthhM5_B4yfcSCZJ7teIIEXQgqD9esit4HiCNBhVUloYr5rVJy9218JpQBp2vITuUdSjRmpS6vbaltSKROpURrivcK0VMWWwFeFws0mWR1LH4VU)
Conversão de evaporação de mm/ano para m³/s:
![](https://lh6.googleusercontent.com/jIn8Fj-bTJZ0owOCwhyKABMqdwKyVlr1C98nqJhEzApQBT_FuDQEGy6wnnKf79mRNQu7aPbnk8mbgvOrttO_zmHL-hLCcvTFWdHg4SGEhN26J9oiWzbGPh1ebvpCfTbZWggbh6KIPfSz7p2XDiSSf4s)
Evaporação potencial:
![](https://lh5.googleusercontent.com/BvHuPXt97FewGYizkGanGLb_kGQlAG_T2wuhQafjra53TmCk2u3S4iXQbkm4KD_jcv1fmWXTW2eTMKjr16VM6eL5Im99P1uvXcTFTNLhYSHHgDAOMz-R_kahqr08ClhvZhAxdWFjk6quaM828JAsZc0)

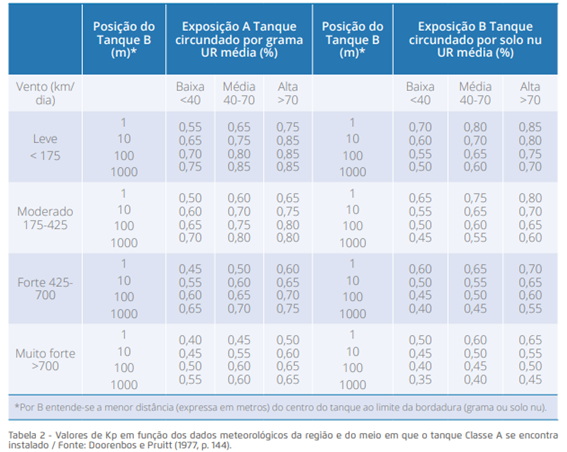

Tabela para determinação do coeficiente do tanque de classe A Kt
![](https://lh6.googleusercontent.com/u_BV8_NqlOMWlqBoDMwRLnIo15AJzeAIUK71A_SQ9ET8kjH-I6ACTF1Asj7i_5xhf8BcNt2tmFSt_wSB_qZhdfQCvFqEBZ5ZASscFnh_YT9HrY_CmaAUWwNNanyhEubLJJR6roW9-mLYC0ivPp9I0mM)
Nova vazão:
![](https://lh4.googleusercontent.com/I1eaOZpCCI7b0HxKtIfTmwfx3_akBmccDTyYbB5NbpQwwGdFfz0EiCXlZvoHlx4nWJ2xgGnvLmdxgrfLDDkN4o-2EQaHr7mtMUL3PqS0XA7L_urVUn39WAufrf7GemsgaON6OrCzqu6DuppgNPEDkzk)
Redução percentual de vazão:
![](https://lh5.googleusercontent.com/7Du-r2VD7BzGNK9DzTdh3VDtPtVtUiOzy-bJeAq-HXohWPfmm4wXUP6YnsU-NJa-GOR1fmI-beLlG8JIFpDB9Tv2Ixg8k-bi1gUiOAoZfokciSC_ErOkNxGnFtMTgnYGCj-TxMkW8oS6NLBZ7O46fSU)
Fonte: DOORENBOS, J.; PRUITT, W. Crop water requirements. Rome: FAO,1992. (FAO Irrigation and Drainage p. 24)
RODRIGUES, L. N., ALTHOFF, D. 2021. Evaporação de água em pequenas barragens. Empresa Brasileira de Pesquisa Agropecuária (Embrapa). Disponível em: https://www.embrapa.br/busca-de-noticias/-/noticia/59030559/artigo---evaporacao-de-agua-em-pequenas-barragens. Acesso em: 30 maio 2023.
