MAPA - PROJETO ARQUITETÔNICO - 54/2023
M.A.P.A. PROJETO ARQUITETÔNICO
PROJETO DE LEVANTAMENTO ARQUITETÔNICO RESIDENCIAL
Olá, aluno(a),
Tudo bem? Seja bem-vindo(a) à nossa atividade M.A.P.A. da disciplina Projeto Arquitetônico. A atividade tem como tema “projeto arquitetônico residencial” e está dividida em três etapas, abordando os conteúdos que serão estudados ao longo de toda a disciplina Projeto Arquitetônico.
VOCÊ ESTÁ PREPARADO(A)?
Nas próximas páginas, você será DESAFIADO(A)! Como futuro(a) arquiteto(a), queremos que você desenvolva habilidades essenciais para a sua jornada, como: analisar, sistematizar, refletir e tomar decisão. Uma aprendizagem ativa relevante é relacionada à nossa vida, aos nossos projetos e expectativas.
E nisso, o desenvolvimento de projeto é excelente!
Analisar os desafios da vida real para a tomada de decisão, transformando-os em um objeto de estudo que permita a aplicação de conceitos de arquitetura na vivência prática de concepção de projetos.
O objetivo deste desafio é provocar o seu senso crítico, buscando na leitura os fundamentos necessários à explicação e compreensão das questões propostas, conectando o conteúdo à realidade.
Além disso, este desafio proporciona autonomia para que você seja capaz de organizar suas atividades mentais, de modo a desenvolver não somente o que compete às suas atribuições como estudante, mas também como futuros profissionais.
Nossa atividade está dividida em três etapas que deverão ser feitas individualmente. Você será desafiado(a) a realizar um projeto de arquitetura através de um levantamento de uma edificação existente. Assim, seus conhecimentos serão colocados à prova!
Você está preparado(a)? Vamos lá!
Bom trabalho!
Profº Lessyane Bonjorno
OBJETIVO DO EXERCÍCIO
Este exercício da disciplina atua como formação complementar aos conteúdos tratados durante todo o livro, despertando no aluno a formação de repertório técnico/construtivo, o interesse pelos pequenos detalhes de uma edificação e a sua representação gráfica (desenho técnico) e projeto de arquitetura.
Todos os temas tratados são diretamente relacionados a disciplina de Projeto Arquitetônico que se propõe a desenvolver projetos de habitação unifamiliar de pequeno porte, a fim de apresentar ao jovem iniciante os elementos e condicionantes que fundamentam tais projetos. O tema “casa” é aquele mais próximo da realidade vivenciada pelo aluno, e cujo programa é facilmente reconhecido tanto quanto as nuances relacionadas a fluxos e dimensão, materiais e soluções construtivas. Desta forma, os desenhos a serem representados serão captados diretamente no contexto residencial, no ambiente familiar, partindo do princípio que a casa é o primeiro “laboratório” edificado e conhecido pelo aluno.
JUSTIFICATIVA
Para projetar uma edificação o profissional arquiteto necessita recorrer a um repertório de soluções previamente conhecida e vivenciada a fim de fundamentar suas decisões projetuais baseado em casos reais. A partir daí o aluno será capaz de inovar e experienciar novos desafios. Para o jovem estudante, a casa é também o seu primeiro contato com uma edificação e é nela que deverá iniciar seus experimentos, percebendo soluções construtivas, escalas, materiais, dimensões e proporções, assim como erros e acertos construtivos ou de uso.
OBJETO DE ESTUDO
Buscar uma edificação térrea Unifamiliar em sua cidade de no mínimo 70 m2 (metros quadrados) e no máximo 100 m2 (metros quadrados) para realizar seu levantamento técnico.
Buscar de uma residência Unifamiliar na sua cidade, onde você irá realizar um levantamento de todas as medidas e elementos construtivos, anotando em desenhos rascunhos e fotografando todas os ambientes, fachadas externas e terreno.
Apresentar o levantamento com geolocalização, endereço, indicando quadra, lote e bairro, orientação solar e imagens realizadas quando realizado o levantamento. E uma imagem sua com a fachada da residência.
Realizar os desenhos técnicos (planta baixa, 2 cortes, 1 elevação e planta de implantação com a cobertura.
Pense em escolher uma edificação de uma pessoa que você tenha fácil acesso. Pois talvez precisará voltar, se acaso faltar alguma informação.
METODOLOGIA
Em atenção aos objetivos e justificativa da disciplina, caberá ao aluno sob orientação da professora, fotografar detalhes construtivos existentes em sua casa, conferir medidas e materiais, e representá-los através de desenho técnico.
As fotos, geolocalização, informações de lote, bem como os desenhos técnicos deverão ser representados em prancha A3 sulfite ou similar, impresso ou desenhado a mão com material de precisão, contendo cotas e especificações.
Apresentar Imagens do levantamento e uma sua executando esta tarefa. (levantamento e desenhos).
O aluno deverá scanear todos os desenhos, e inserir junto a outras informações, depois gerar um único arquivo para enviar pelo Studeo.
FONTES PARA CONSULTA
Os exemplos para os desenhos a serem elaborados serão apresentados em aula pela professora, e como complemento se poderá pesquisar nos links a seguir:
Galeria de Casa Local / Zen Architects - 18 (archdaily.com.br)
Casa Varanda – Rio de Janeiro – RJ | mdc . revista de arquitetura e urbanismo
https://mdc.arq.br
https://www.ufrgs.br/casacontemporanea/
Casa Pirajá / Estúdio BRA | ArchDaily Brasil
REPRESENTAÇÃO TÉCNICA DO PROJETO
TODAS AS FOLHAS DEVEM SER APRESENTADAS EM ORIENTAÇÃO PAISAGEM
TER MARGEM E NO CANTO DIREITO INFERIOR
APRESENTAR
NOME- RA- NOME DA DISCIPLINA E DO PROFESSOR- UNIVERSIDADE- NÚMERO DA FOLHA.
ETAPA 1 - FOLHA 01 –
Memorial- Breve descrição da construção escolhida.
Imagens do levantamento.
Você precisa apresentar a localização do seu terreno na quadra.
Para isto é feita a Situação Esquemática. (sem Escala)
Figura 1: Desenho da Situação esquemática e Localização do lote.
Fonte: Autora (2023). Fonte: Google Maps(2023).
ETAPA 1- Planta baixa
Os desenhos podem ser feitos à mão ou com auxílio de software computacional de sua preferência (AutoCAD, SketchUP etc.);
Todos os projetos precisarão ser devidamente cotados;
Os desenhos (Planta baixa, cortes e Fachadas) devem ser entregues em escala 1:50;
A Planta de implantação e cobertura deve ser entregue na escala de 1:125 ou 1:200;
Na Planta baixa, dentro de cada cômodo precisa constar: nome do cômodo, área do cômodo e piso, além da identificação do desnível do piso para áreas molhadas;
Para as plantas baixas- É obrigatório desenhar as peças sanitárias (vasos sanitários, torneiras, chuveiro) nos banheiros e lavanderia. Na cozinha é obrigatório indicar o posicionamento da bancada com a cuba e torneira, fogão e geladeira;
As pranchas entregues devem ser em tamanho A3, sendo necessariamente um desenho em cada folha ou uma folha para cada etapa,
Toda e qualquer escrita feita deve ser feita em escrita técnica. É proibido o uso de letra cursiva;
ETAPA 2 - Cortes
A partir da planta baixa desenvolvida na Etapa 1, você deve desenhar dois cortes, em diferentes sentidos, seguindo as diretrizes:
Um dos cortes deve passar, obrigatoriamente, por um dos banheiros; indicar nível interno e externo da construção;
Representar o muro em corte;
Os cortes devem estar devidamente cotados;
É obrigatório desenhar as peças sanitárias (vasos sanitários, torneiras, chuveiro) nos banheiros, lavanderia e cozinha, desde que sua representação corresponda ao campo de visão do corte inclusive a hachura dos revestimentos indicando sua altura;
Portas e janelas devem ser representadas em vista ou em corte (se em corte, sempre cotar, peitoris e alturas das janelas);
Em todos os cômodos deve constar: o nome do cômodo e nível do piso.
E a cobertura deve ser representada em corte, e indicadas a inclinação do telhado, tipo de telha ou laje; Represente o beiral em corte;
Os cortes devem estar em folhas separadas da planta baixa, podendo ser um corte em cada folha ou os dois cortes em uma única folha, desde que a escala seja mantida e o layout fique organizado;
Junto da planta baixa residencial.
Você deverá apresentar o ORGANOGRAMA/FLUXOGRAMA da residência (você pode conferir como fazer nas aulas conceituais ou em seu livro didático o exemplo de organograma na página 62).
ETAPA 3 - Fachada
A Fachada frontal da construção deve ser representada.
Ela deve ser apresentada como uma vista frontal. (não é perspectiva)
O desenho da Fachada deve ter indicações dos materiais e cores de acabamentos, esquadrias e alvenarias através de linhas de chamadas.

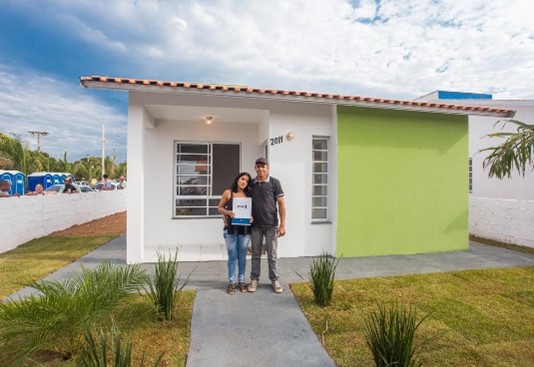

Você pode colocar nesta mesma prancha sua foto na frente da construção mostrando a fachada e você.
Fonte: https://www.imoveisderiopreto.com.br/cdhu-sorteia-200-casas-em-sao-jose-do-rio-preto-e-entrega-outras-114-na-regiao/
Acesso em julho de 2023.
ETAPA 4 -Implantação e Cobertura
A partir dos projetos desenvolvidos nas etapas anteriores, você agora deve desenhar a planta de implantação e cobertura, seguindo as diretrizes:
Deve constar na planta a inclinação e o tipo de telha utilizada na cobertura;
Deve constar a projeção da caixa d’água;
A planta de implantação deve estar devidamente cotada o perímetro da construção, assim como seus recuos (frontal, laterais e de fundo) do terreno;
A planta deve estar em uma folha separadas da planta baixa e dos cortes;
Deve estar identificado na planta de implantação:
O alinhamento predial;
Áreas permeáveis e suas dimensões;
Altura do muro;
Indicação de acesso à edificação
Presença de árvores e outros elementos alocados no passeio público, caso haja.
Para esta atividade, não é necessário a representação de fossas, sumidouros, caixas de inspeção e gordura, calhas e demais elementos hidrossanitários, com exceção da caixa d’água;
INSTRUÇÕES DE ENTREGA
Este é um trabalho INDIVIDUAL.
As respostas devem ser entregues utilizando o Modelo de Resposta MAPA Projeto Arquitetônico disponibilizado.
Sobre o seu preenchimento, é necessário o cumprimento das seguintes diretrizes:
Nome do arquivo: MAPA Projeto Arquitetônico- RA-Nome.
Ex: MAPA Projeto Arquitetônico-0100213-Mariana Jorge.pdf
Após finalizado o projeto, reúna todos os desenhos solicitados na atividade MAPA em um ÚNICO arquivo PDF, apenas este formato será aceito;
O arquivo resposta do MAPA deve ser enviado única e exclusivamente pelo seu Studeo, no campo "M.A.P.A." desta disciplina. Toda e qualquer outra forma de entrega deste Modelo de Resposta MAPA não é considerada.
A qualidade do trabalho será considerada na hora da avaliação, então preencha tudo com cuidado e atente-se a todas as orientações ao longo da atividade. Quanto mais completo seu trabalho, melhor!
Problemas frequentes a evitar:
Coloque um nome simples no seu arquivo para não se confundir no momento de envio;
Verifique se você está enviando o arquivo correto!
É o MAPA da disciplina certa? Ele está preenchido adequadamente?
Como enviar o arquivo:
Acesse no Studeo o ambiente da disciplina e clique no botão M.A.P.A. No final da página há uma caixa tracejada de envio de arquivo. Basta clicar nela e então selecionar o arquivo de resposta da sua atividade;
Antes de clicar em FINALIZAR, certifique-se de que está tudo certo, pois uma vez finalizado você não poderá mais modificar o arquivo. Sugerimos que você clique no link gerado da sua atividade e faça o download para conferir se está de acordo com o arquivo entregue.
Sobre plágio e outras regras:
Trabalhos copiados da internet ou de outros alunos terão notas descontadas;
Trabalhos copiados dos anos anteriores também serão descontados, mesmo que você tenha sido o autor.
Não compartilhe seu trabalho. Se comprovada a semelhança poderão ser anulados e zerados.
A equipe de mediação está à sua disposição para o atendimento das dúvidas por meio do “Fale com o Mediador” em seu Studeo. Aproveite essa ferramenta!
